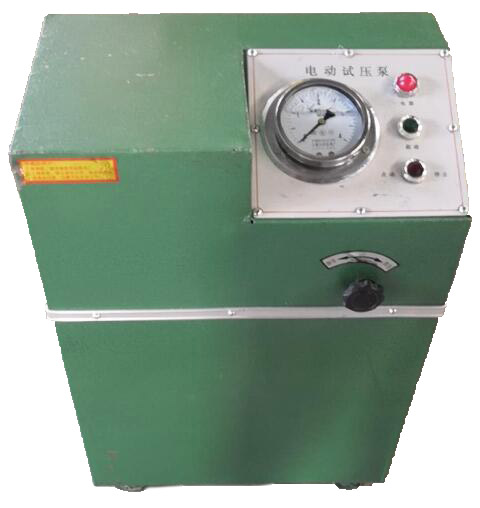

6DSY系列电动试压泵

产品详情 此款联系人

一、适用范围:

6DSB系列电动试压泵(以下简称试压泵),适用于水或液压油作介质,对各种压力容器、管道、阀门等进行压力试验,亦用于液压源,提供所需要的压力;适用于化工、建筑、水暖、石油、煤炭、冶炼、造船等行业的管道试压。

二、性能特点

本公司生产的试压泵具有结构紧凑、合理、操作省力,整机重量轻,维修方便,防锈,6DSB系列试压泵采用电机直接驱动,大大地提高工作效率等特点。

三、当您接到试压泵时

1、首先检查您所订产品的制造厂、型号是否正确。

2、开箱后,根据装箱单清点附件是否齐全。

3、在运输中,试压泵是否有损坏现象。

4、仔细阅读说明书后,才能使用。

四、结构及工作原理

6DSB系列电动试压泵由电机直接驱动,高低压缸同时工作,低压介质通过单向阀至高压区,当压力超过1.5Mpa时,低压溢流阀工作介质回水箱,当高压压力上升至调定压力时,高压溢流阀工作,起到了安全保护作用,该机由电机、高低压缸、控制阀、储气筒、压力表、水箱等组成。

1、检查水箱中水位,连接电源线。

2、顺时针拧紧手轮开关。

3、按启动按钮,电机工作,当压力表指针超过1.5Mpa时,电动试压泵低压缸自动卸荷,指针达到额定压力时,高压缸亦卸荷,压力不会上去。

4、试压泵结束后,逆时针拧松开关,介质流回水箱。

5、工程试压完成,用柴油或火油不知试压泵各部件,以防长期不工作后发生水质腐蚀损坏另部件。

五、技术参数

    项目
型号
压力
Mpa
流 量L/H
L/H
低压时
电压(V) 功率(KW)
    高压时 低压时
6DSB-2.5 2.5 120 495 380/220
220V/750W
0.75
6DSB-4.0 4 105 495 380/220
220V/750W
0.75
6DSB-6.3 6.3 105 495 380/220

0.75
6DSB-10 10 100 480 380/220

0.75
6DSB-16 16 100 480 380 1.5
6DSB-25 25 90 480 380 1.5
6DSB-40 40 90 480 380 1.5

六、注意事项

1、使用前,首先将开关顺时针拧紧。

2、使用的工作介质必须经100目/时滤网过滤后才能进入水箱,吸水口不能露出水。

3、不宜在有酸碱、腐蚀性物质的工作场所使用。

七、故障原因分析和排除方法

1、压力打不上来

a、开关是否拧紧。

b、用点动开关点几下。

c、水箱内吸水口是否露出液面,应适当加水。

d、检查滤肉上是否有垃圾,应清洗滤网。

e、连接管不密封。

f、高压区单向阀阀口不密封,应拆下单向阀清洗。

2、噪音大

a、轴承损坏,应更换轴承。

b、柱塞顶死,应调松中间体衬套,适当拧松一转。

c、柱塞偶咬死(更换柱塞偶)。

3、压力不稳定

a、开关未关死。

b、卸荷不密封,应重新修磨锥阀。

c、连接管不密封有破损。

d、压力表损坏,修理更换压力表,管道是否有漏水。

八、保修期

1、购货日期(凭发票)起,三个月。

2、保修范围:如实属质量问题持本厂合格证、发票,由本厂负责维修,如超过保修期或在保修期内属人为损坏,由用户单位负责修理费用。

九、装箱单

    名称
型号
机体 外接软管 合格证 说明书
6DSB-2.5 1 1 1 1
6DSB-4.0 1 1 1 1
6DSB-6.3 1 1 1 1
6DSB-10 1 1 1 1
6DSB-16 1 1 1 1
6DSB-25 1 1 1 1
6DSB-40 1 1 1 1
