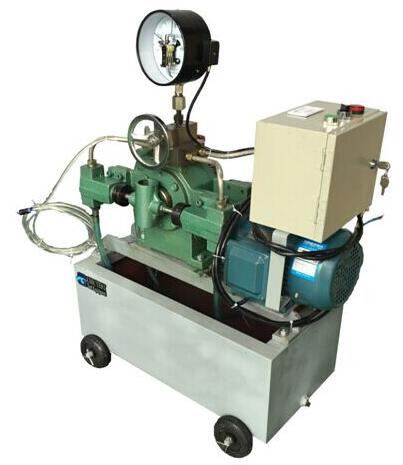

4DSY型电动试压泵是我公司集国内外同类产品之优点更新设计制造的,它具有升压稳压性能好,噪音低,操作方便,移动灵活,使用寿命长等特点。且具有高、低压流量分档功能,自动稳压其压力,流量、容积系数、泵效率等主要性能指标均达设计标准要求。
4DSY型电动试压泵(以下简称泵)是专供各类压力容器、管道、阀门、蒸气锅炉及橡胶管件等作压力试验,并可用作各种试验室或车间获得高压液体源的设备。
型 号 |
额定排 出压力 (Mpa) |
流量L/H |
高压柱 塞直径 (mm) |
功率 (KW) |
外包装尺寸 长×宽×高(mm) |
重量 (Kg) |
|
低 压 时 |
高 压 时 |
||||||
4DSY-170/6.3 | 6..3 | 170 | — | 1.1 | 780×450×945 | 110 | |
4DSY-110/10 | 10 | 110 | — | 110 | |||
4DSY-70/16 | 16 | 70 | — | 110 | |||
4DSY-400/6.3 | 6.3 | 315 | 85 | — | 1.1 | 780×450×1090 | 140 |
4DSY-350/10 | 10 | 295 | 55 | — | 140 | ||
4DSY-300/16 | 16 | 265 | 35 | — | 140 | ||
4DSY-40/25 | 25 | 380 | 40 | 16 | 1.5 | 780×450×1090 | 140 |
4DSY-30/40 | 40 | 360 | 30 | 14 | 140 | ||
4DSY-22/63 | 63 | 350 | 22 | 12 | 140 | ||
4DSY-15/80 | 80 | 340 | 15 | 10 | 140 | ||
4DSY-15/105 | 100 | 330 | 15 | 3 | 165 | ||
4DSY-6.3 (大流量) |
6.3 | 550 | — | 3 | 780×450×1090 | 165 |
本泵为卧式四缸对称配置的的往复泵。由电机、减速箱、高、低压缸、集水器、安全阀,溢流阀,及水箱等部件组成,泵的工作原理及结构见示意图。
本泵的工作介质为5℃-60℃的清水,乳化液和粘度不大于45mm2/S的油品。
泵装在水箱上,并配有四只脚轮,电机与减速箱由联轴器相连。速比为1:51。
1、开箱安装:开箱后,首先仔细阅读说明书,理解、领会各项要求。装上脚轮和压力表。
2、使用方法:
1)使用前的准备:
A、两侧传动箱加注30号机械油。油面应略高于滑导架下部导轨面,1/3处,并在使用时应及时补充。如长时间使用发现传动箱内有介质进入在不影响使用的情况下,拧下传动箱下侧螺丝即可,使用完毕存储拧回螺丝,加注30号机械油或其他液压油。
B、水箱内加满清净的工作介质,并在使用时随时补充。
C、被试容器中应预先放尽空气,充满介质,以缩短试压时间。
D、运转前开启释压阀和截止阀,让泵作空载运作,若无异常响声及阻滞现象,吸排工作状况正常,即关闭释压阀,可进行试压工作。
2)使用中注意事项:
A、电机接线电源应装有熔断器,接地线,使工作既可靠又安全。
B、减速箱中油温不应超过80℃。
C、工作中如发现泵或其它部位有渗漏现象,应及时排除。
D、当泵的排出压力达到额定压力或试验压力值时即应停机。保压时若泵有泄漏现象,可关闭截止阀,使泵与被试系统关断。用户最好在泵以外系统中另装截止阀和释压阀,压力表等器件,以便隔开泵和被试器件,这样使试压工作更顺利。
ZK型(加装压力自控系统)通过调节电接点压力表的红色上限指针(压力到达该数值电机停止),绿色下限指针(压力小于该数值电机启动)注红色指针与绿色指针需要存在10%以上差额。
E、安全阀不能当作溢流阀使用,安全阀出厂前已调好,用户不得随意调整。安全阀出厂时调整压力为额定压力的1.1倍。
F、溢流阀的出厂前调整为1.6Mpa,使用时用户实际需要时须调整溢流阀,但只能作适当调低,不得大于1.6Mpa(应有相当经验的技术人员操作)。
G、如被试容器容积很小时,可将溢流阀的压力调低,此时仅由高压缸工作。当试验压力仍高于1.6Mpa,可将多个被试容器并联试压。
试压中如发现故障,应首先排除泵以外(被试器件,管路系统等泄漏)故障,再检查泵的故障。
1、泵的压力上升太慢或不上升。
1)释压阀未关严:关紧或调换钢球,修正阀线。
2)滤网阀未关严:清洗去除污物,拧紧螺丝。
3)柱塞密封圈损坏:更换密封圈。
4)进、出水阀搁死或不密封:拆下检查阀座钢球,清洗修正阀座上阀线或更换钢球。
2、泵的压力上升不均匀,用听测各缸的排出及压力出情况,判定故障的原因。
1)有一缸进、出阀搁死或密封不良,参照1(4)解决。
2)有一缸进、出阀损坏,更换阀座钢球或修正阀线。
3、泵的保压时间太短或达不到额定压力。
1)截止阀渗漏:关紧截止阀或调换钢球修正阀线,更换密封圈。
2)释压阀渗漏:关紧截止阀或调换钢球修正阀线。
3)安全阀渗漏:调整压簧,请洗阀面或研磨阀芯锥面阀线,使之密合。
4)稳压阀或出水阀渗漏:更换钢球阀或修正阀线。
5)接头处渗漏:拧紧接头。
4、减速处温升太高:
1)润滑油粘度低或太脏:更换润滑油。
2)蜗杆与蜗轮接触不良,变位或咬毛:应进行检修。
3)安全阀动作不灵或泵负荷太重:检修安全阀防止超载运行。
