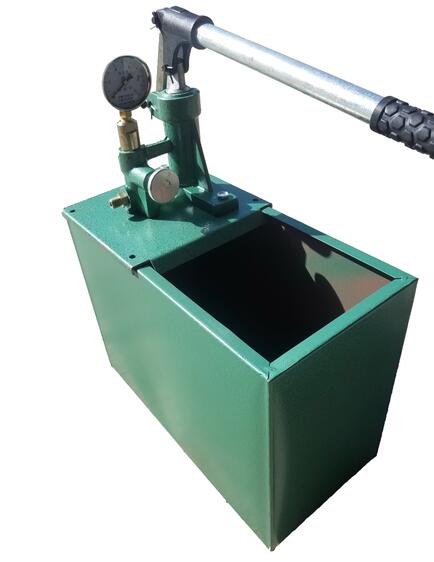

SSY-2.5~80型单缸手动试压泵是专供各类压力容器、管道、阀门、蒸汽锅炉等作压力强度试验的设备,试压用介质为水为粘度与水或粘度与水相近的油品,其温度为5~50℃。(忌油容器禁用油品介质)。
二、 技术参数:
型号 |
额定 压力 (Mpa) |
每次 流量 (ml) |
柱塞 直径 (mm) |
行程 (mm) |
外形尺寸 长×宽×高 (mm) |
重量 (Kg) |
SSY-2.5 | 2.5 | 18 | 32 | 25 | 310×170×350 | 10 |
SSY-5 | 5 | 18 | 25 | 25 | ||
SSY-6.3 | 6.3 | 18 | 28 | 25 | ||
SSY-10 | 10 | 18 | 22 | 25 | ||
SSY-15 | 15 | 12 | 20 | 20 | ||
SSY-24 | 24 | 12 | 18 | 20 | ||
SSY-38 | 38 | 2.8 | 16 | 20 | ||
SSY-48 | 48 | 2.8 | 14 | 20 | ||
SSY-56 | 56 | 2.8 | 12 | 20 | ||
SSY-63 | 63 | 2.8 | 10 | 20 | ||
SSY-80 | 80 | 2.8 | 10 | 20 |
本泵为立式单柱塞往复泵,由进水缸体、出水阀体、柱塞和水箱等件组成。工作时,向上提手柄,即带动柱塞向上移动,缸体柱塞腔形成真空,进水阀打开,水箱内的介质由于受大气压力的作用,通过滤网、吸水管、进水阀而入缸体,当手柄往下压时,进水阀关闭,介质在柱塞加压下顶开出水阀,通过工作接管进入被试容器。
1、 打开包装盒,拧下盖板下螺栓,取出水箱内物件,把盖板翻180度(缸体向上),阀座底部拧上吸水管,然后用螺栓把盖板固定在水箱上,按上手柄,即是一台完整的手动试压泵。
2、 使用前,用介质把水箱灌满(禁止使用含有泥沙等杂物的不清洁介质),拧紧压力开关。
3、 板动手柄,柱塞在运动中无阻滞现象,使介质从工作接管流出,然后把接管接通被试容器,使被试容器均充满介质,即可使有。(被试容器内不存在空气)。
4、 禁止超过本泵规定的额定压力进行试验。
5、 施力要平稳、不可敲击。
6、 泵在工作中,如发现渗漏现象,应立即检修。
故障现象 | 产生原因 | 排除方法 |
压力不上升或上升缓慢 |
1、 开关未拧紧,钢球变形、进水阀不密封。 2、 滤网进水管堵塞或管道连接处漏水。 3、 柱塞部件漏水。 |
1、 拧紧开关,更换(3)钢球(14)玻璃球或钢球G9Cr13。 2、 更换介质清除堵塞物,消除漏水现象。 3、 更换YX密封圈(9)。 |
保压时间短 |
1、 出水阀微量渗漏。 2、 其它部件连接处渗漏。 |
1、 清洗阀芯、更换O形圈。 2、 拧紧连接处螺纹、更换密封件。 |
1、 泵和水箱内的介质保持清洁,不允许有污物和其它杂物。
2、 压力表在使用时应避免振动,小心轻放。
3、 长期停止工作的泵,在停用前应把介质排净,未涂漆的外露表面应涂上机油,泵内应加入防锈油或机油,试压泵忌油容器的试压泵则严禁使用机油或防锈油维护保养,应采取其它防腐措施。
